Программатор микроконтроллеров pic своими руками

Простой com программатор для микроконтроллеров семейства pic. Сделать его своими руками не составит особого труда. Данный вариант реализации устройства, является популярным благодаря своей простоте, компактности и отсутствием внешнего источника питания.

Схема программатора для pic контроллера:

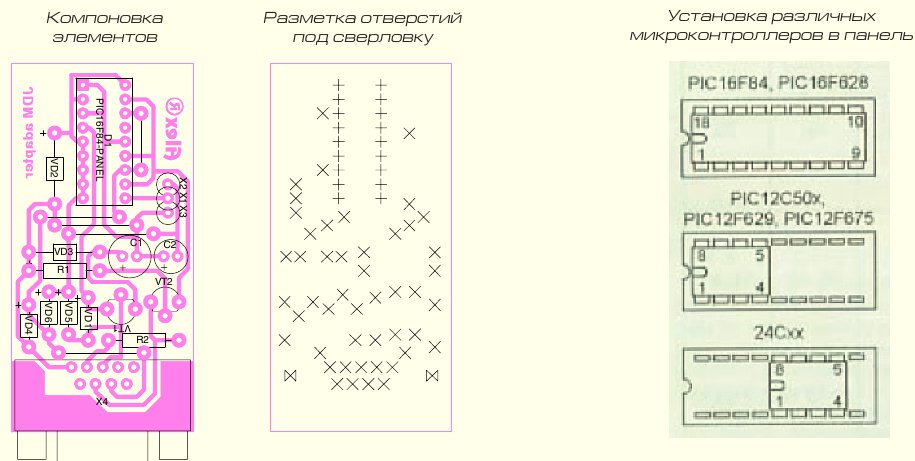

Изготовление печатных плат

Устройство было опробовано при прошивке МК PIC12F509, PIC16F84A, PIC16F628. Прошивка осуществлялась программой WinPic800 3.64

По материалам сайта: radioskot.ru
