Моддинг корпуса системного блока «Mission»

Корпус будет выполнен из различных пород дерева. Основой системного блока будет служить обычный, стандартный корпус.

Понадобится:

  • корпус системного блока;
  • фанера березовая;
  • американская липа;
  • клей;
  • листы МДФ;
  • хромированные спицы;
  • листы из древесины грецкого ореха;
  • инструменты.

Моддинг корпуса своими руками

Снимаем переднюю панель и боковую крышку.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Так как в блок будут устанавливаться длинные видеокарты, отрезается часть креплений для жестких дисков. Останется место только для двух дисков.

Моддинг корпуса системного блока «Mission»

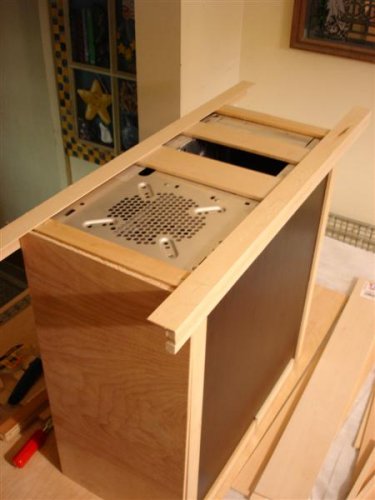

Примеряем лист березовой фанеры к верхней стенке корпуса. Отмечаем требуемые размеры, затем отрезаем.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

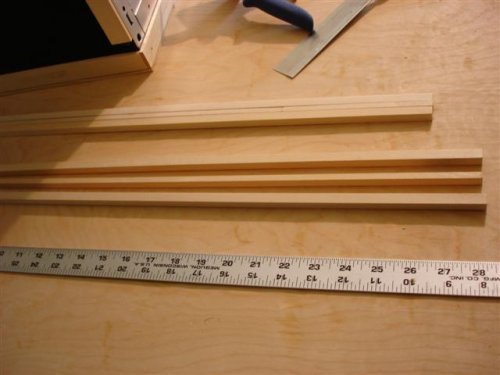

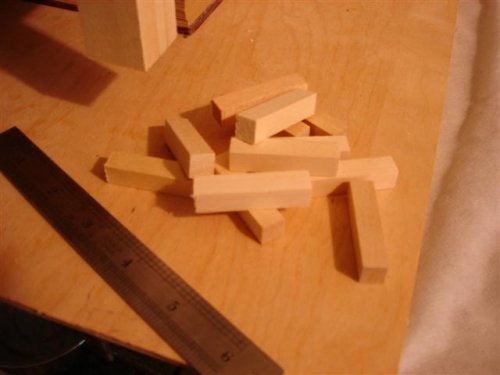

У моддера были в наличии бруски американской липы. Что бы не тратить средства на покупку листов большего размера, было принято решение – склеить брусочки, получив брусок большого размера.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

В листах фанеры, предназначенных для верхней и нижней стенок, прорезаем прямоугольные отверстия для вентиляции.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

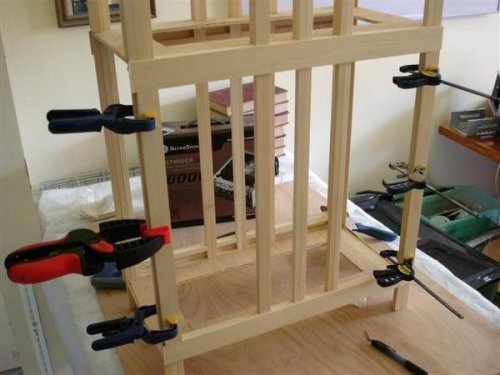

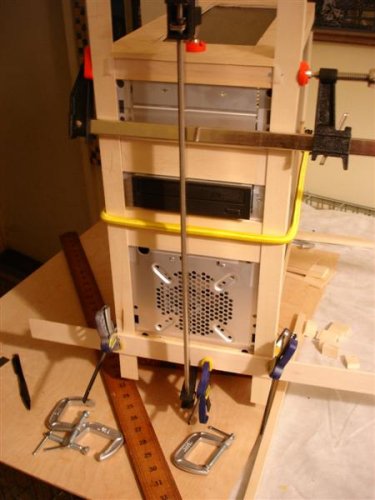

Во время склеивания деталей, для их крепления был использован резиновый ремень, а так же еще куча крепежных инструментов.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Из фанеры вырезаем рамку для DVD-привода.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

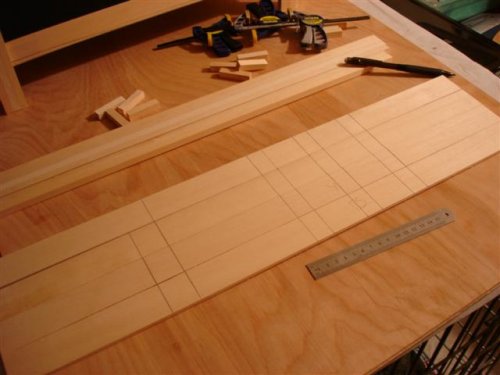

Изготовление декоративных панелей.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

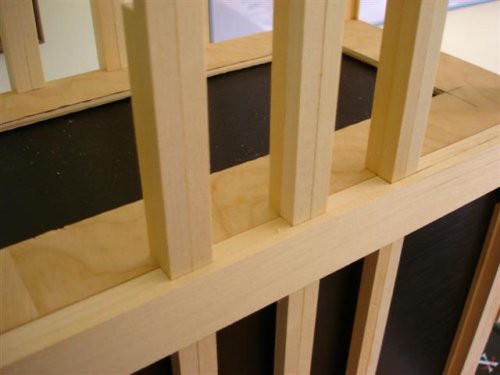

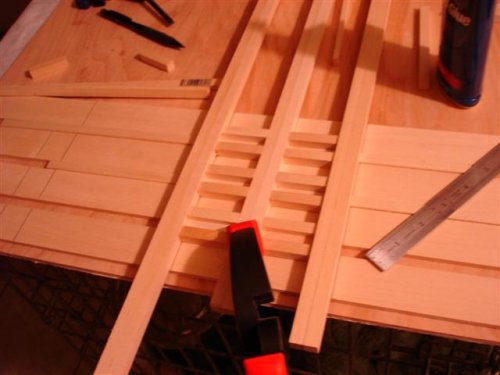

В боковые стенки так же устанавливаются декоративные планки.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

При обработке дерева, вся поверхность была специально изрисована карандашом. При шлифовке карандаш стирается, давая понять – пора остановиться.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Добавление деревянных планок, для ножек.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

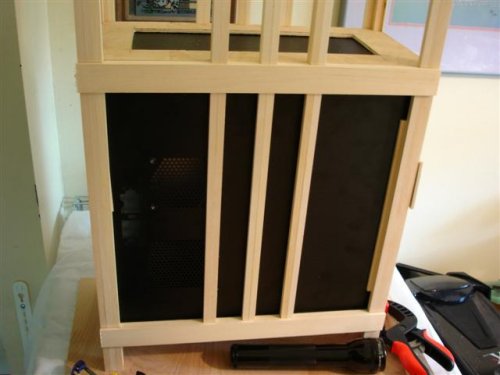

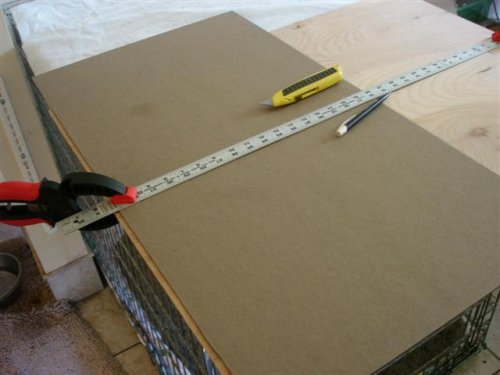

Внутренние боковые стенки, вырезаются из листов МДФ.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

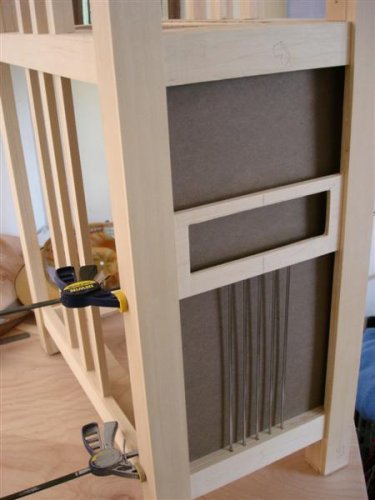

Еще один элемент декора – хромированные мотоциклетные спицы.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

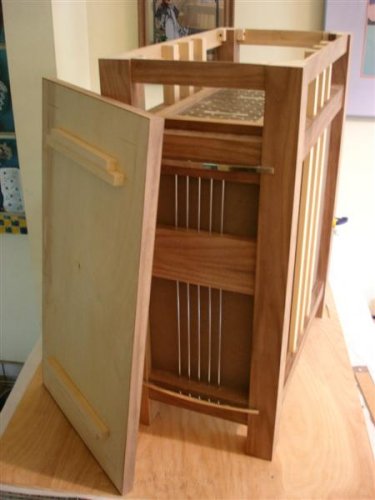

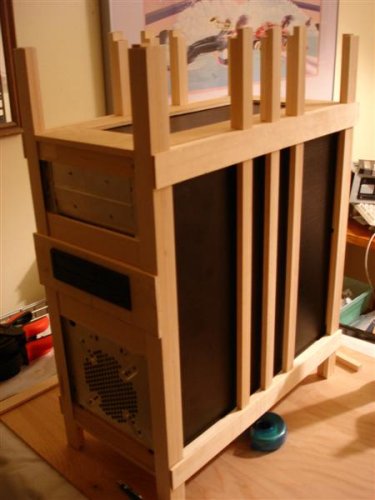

Деревянный каркас готов. Теперь займемся внешним слоем, он будет из древесины грецкого ореха.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

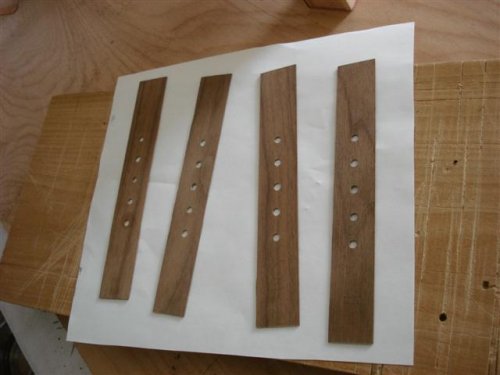

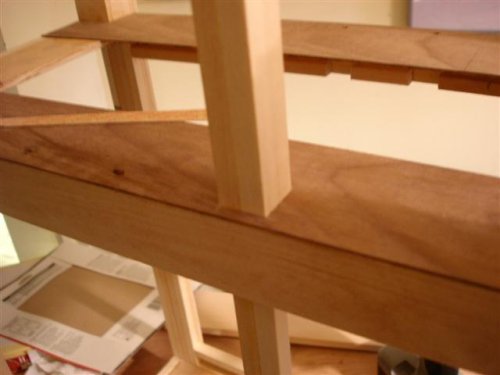

В листе древесины были проделаны отверстия для вертикальных планок.

Моддинг корпуса системного блока «Mission»

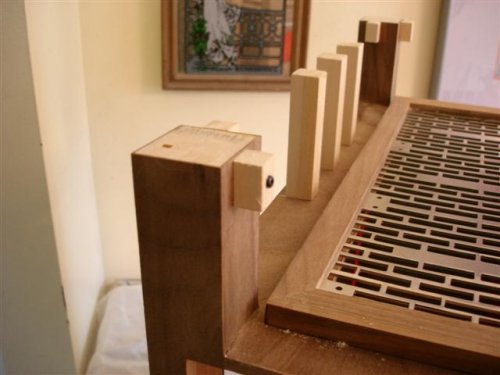

Примеряем решетку для вентиляторов.

Моддинг корпуса системного блока «Mission»

Выпиливаем столешницу.

Моддинг корпуса системного блока «Mission»

Используем полированные ручки, в качестве декоративных элементов.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Обклеиваем остальные части.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

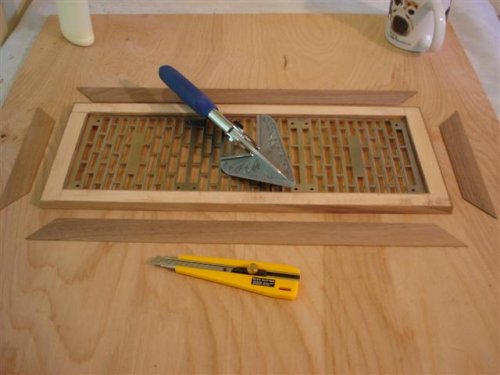

Изготавливаем раму для решетки и обклеиваем ее грецким орехом.

Моддинг корпуса системного блока «Mission»

Продолжаем добавлять и обклеивать элементы.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Что бы ножки корпуса были идеально ровными, была применена небольшая хитрость. На деревянную доску была прибита наждачная бумага. Ставим на нее корпус и начинаем перемещать его из стороны в сторону.

Интересно:   Балласт ЛДС (ознакомление)

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Подготавливаем каркас, для столешницы.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Обклеиваем столешницу грецким орехом.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

В нижней стенке металлического корпуса, проделываем прямоугольное отверстие.

Моддинг корпуса системного блока «Mission»

В верхней, два круглых для вентиляторов.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Вертикальные панели, также обклеиваем грецким орехом.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Различные варианты боковых стенок.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Устанавливаем в стандартный корпус «железо».

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

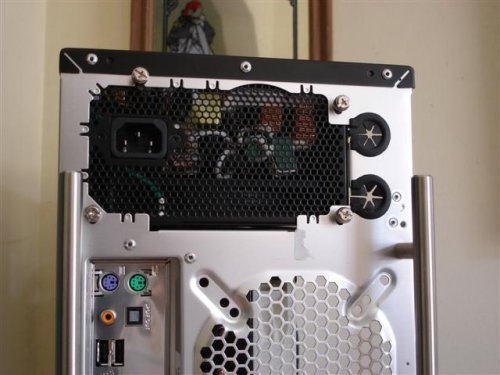

Для того, что бы было удобно изымать корпус, к задней стенке были прикреплены металлические ручки.

Моддинг корпуса системного блока «Mission»

Кнопки отвечающие за включение и перезагрузку ПК, были перенесены на заднюю стенку.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Последний штрих – панель из орехового дерева скрывающая привод.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока завершен.

Моддинг корпуса системного блока «Mission»

Моддинг корпуса системного блока «Mission»

Корпус получился не только красивым, но и практичным, его можно использовать как небольшой столик.

По материалам сайта: forums.bit-tech.net
