Портативная зарядка для телефона от одной батарейки

В данной статье я приведу схему портативной зарядки для мобильного телефона. Такие зарядки появились на рынке недавно, но уже успели завоевать сердца туристов и любителей походов. Сегодня в магазинах можно увидеть огромное количество аналогичных зарядных устройств самых разных типов. Мы рассмотрим конструкцию самодельного полевого зарядного устройства, которое питается всего от одной пальчиковой батарейки. Такая зарядка очень удобна, не занимает много места, а самое главное — питается от одной батарейки, которую можно найти в любом прилавке.

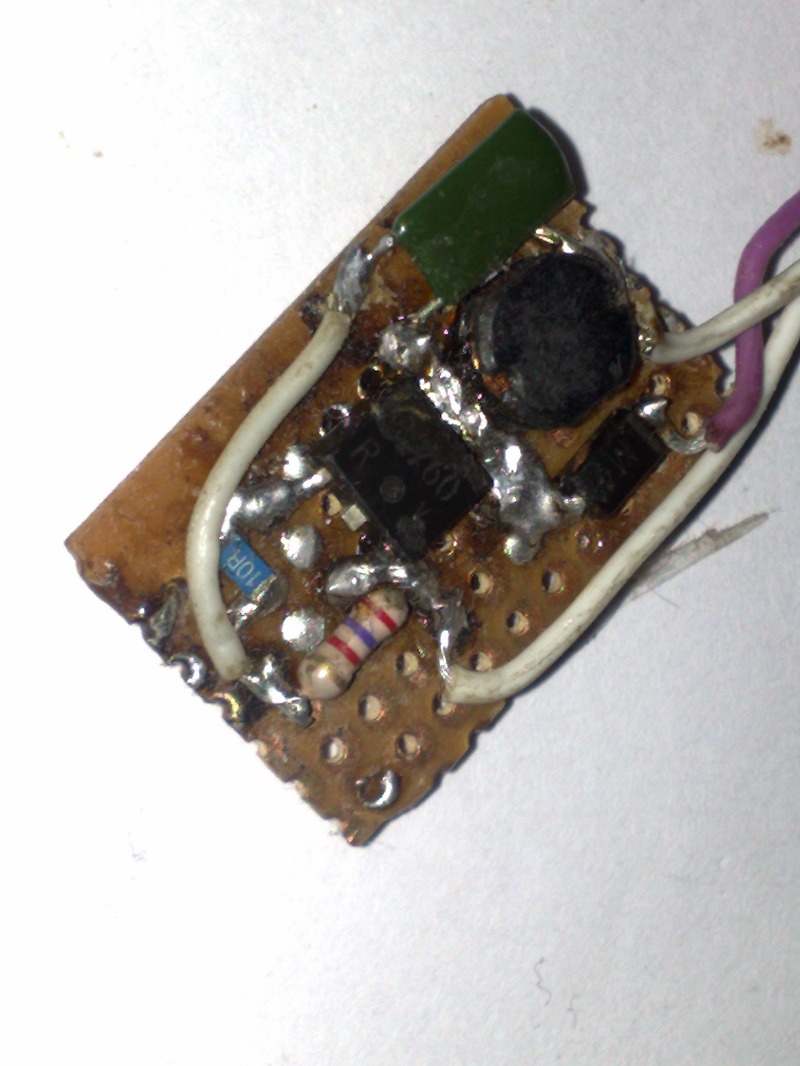

Конструкция представляет собой повышающий DC-DC преобразователь напряжения, на выходе которого образуется напряжение 5,6 Вольт. Номинальный ток на выходе составляет 180-220мА — такие параметры достаточны для зарядки любого мобильного телефона, плеера или приемника.

Схема проста и работает даже с широким разбросом используемых компонентов. Поэтому такая портативная зарядка для телефона доступна абсолютно каждому.

Накопительный дроссель — в моем случае взят готовый, состоит из 10 витков медного провода с диаметром 0,5мм (0,3-0,6мм).

Транзисторы не критичны. Можно использовать как отечественные, так и импортные транзисторы. КТ814 можно заменить транзисторами — КТ816 или маломощными — КТ361, КТ3102. D1760 был подобран путем опытов, но его с успехом можно заменить на КТ817, КТ815, можно использовать и более мощные НЧ транзисторы типа КТ819, КТ805 и даже составные  КТ829 и т.п.

В качестве стабилитрона подойдет буквально любой отечественный или импортный стабилитрон. Можно ставить стабилитроны типа BZV85C5V6, 1N4734A или любые другие с напряжением стабилизации 5-6 Вольт.

В качестве выпрямителя подойдет любой диод шоттки, но опыт показывает, что выпрямитель не нужен, если на выходе стоит электролит. Напряжение электролитического конденсатора подбирается в районе 10-25 Вольт, больше нет смысла.

В моем случае такая портативная зарядка уже давно применяется для смартфона NOKIA N95. Основное достоинство зарядки заключается в том, что схема работает даже тогда, когда входное напряжение порядка 0,8-1Вольт (заводские схемы прекращают работу, когда входное напряжение ниже 1,4Вольт). Таким образом, для питания этой схемы, можно использовать никель-кадмиевые или никель-металл-гибридные аккумуляторы с напряжением 1,2Вольт, хочу напомнить, что заводские зарядки не будут работать от такого напряжения, но наша схема работает и очень хорошо. На этом наша очередная статья подошла к концу.

До новых встреч — АКА КАСЬЯН.


1 Star2 Stars3 Stars4 Stars5 Stars
Loading...Loading...

Смотрите также

Отзывы: 12

  1. Безусловно, схема слабовата. Я не так давно приобрел зарядное устройство на солнечных батареях SITITEK Sun-Battery SC-09. Можно подзарядить и от ПК и от сети. Вот это я понимаю! Уходим в поход и даже думать не надо, как подзарядить телефон и фотоаппарат. А дома можно и от ПК и от сети подзарядиться.

    Рейтинг: 0
  2. Roman Litvinenko:

    спаял эту схему, греется VT2(взял КТ815В) на выходе напряжения нет, поставил кондеры С1(104-0,1 мкФ) С3(10мкФ 16 В) VT1 КТ814Г, сопротивление такое же 2,7 кОм и 10 Ом, в чем дело не могу понять…

    Рейтинг: 0
  3. Кирилл:

    Схема ужасна! О каких 200 мА может идти речь, если КПД меньше 20%? Практически вся энергия батарейки идет на нагрев транзистора VT2 и разгона магнитного поля в дросселе. Намного лучше использовать трансформатор с обратной связью. Там используется лишь 1 транзистор и 2 кондера. Напряжение стабильнее, а ток может достигать 350 мА. Люди! Накопительный дроссель это прошлый век! мощности данной схемы не хватит даже для питания флешки!

    Рейтинг: 0
  4. Иван:

    Столкнулся с проблемой — при зарядке телефона на Андроиде зарядка то идет, то нет (ток и напряжение на выходе пульсируют). В чем может быть проблема? Если питать от двух батареек, заряд стабильный, но ток — 65мА всего. Кто подскажет, как решить проблему?

    Рейтинг: 0
    1. Владимир:

      Иван, я тебе могу сказать почему у тебя скачет (заряд — не заряд); проверь ток который снимается при заряде.

      Рейтинг: 0
  5. Коновал:

    Собирал по схеме, проверял, все вроде норм, да еще и схема такая довольно компактная. Хочу в дальнейшем запитывать микру в своем шоке таким преобразователем ..

    Рейтинг: 0
  6. Макс:

    И что работает? Слабо вериться:))) Извините.

    Рейтинг: 0
    1. Илья:

      поверь работает, я собрал всё работает

      Рейтинг: 0
    2. Владимир:

      ДА работает, я не спорю но выдает эта схем всего 18 — max 20 мА а не обещанные 180 — 220 мА.

      Рейтинг: 0
  7. Степан:

    монтажную плату бы переделать. вид ужасный =/ а схема реально классная

    Рейтинг: 0
  8. Николай:

    Очень хороший хороший выход,если нет сети 220.Но трудности в подключении самого аккумулятора.Нужна схема,чтоб можно было подключить телефон для зарядки через прилагаемое зарядное устройство от 220.То есть преобразовать это напряжение от любого низковольтного источника!Это будет со временем бренд.

    Рейтинг: 0
  9. Денис:

    КЛАСС

    Рейтинг: 0
